LZ系列流量指示視鏡
發表時間：2019-11-08 02:58瀏覽量：4911
用途
LZ系列流量指示視鏡是管路視鏡的一種。該系列產品與設備之間采用法蘭或螺紋兩種形式連接，可垂直或橫向安裝于管路中。主要由連接法蘭（或管螺紋），玻璃視鏡、接管法蘭、主體、壓蓋法蘭及浮球或平衡翻板或葉輪等部件組成。當管路內有流體通過時，視鏡內的浮球或翻板或葉輪等在流體的沖擊下，浮球浮起、平衡翻板翻開、葉輪轉動，通過浮球浮起的高度、翻板翻開角度的大小、葉輪轉動的快慢程度可宏觀的觀察到管路中流體流
量的大小。廣泛地應用于石油、化工、電力、冶金、醫藥等領域。
產品分類
|
公稱直徑 (DN) |
設計溫度 (℃) |
公稱壓力 (MPa) |
公稱直徑 (DN) |
接液材質代號 | 連接法蘭標準 |
|
LZF型浮球式 流量指示視鏡 |
0～60 | 0.25～0.6 | 15～200 |
Ⅰ碳鋼 Ⅱ不銹鋼 Ⅲ全不銹鋼 |
HG/T20592-2009 RF或管螺紋(內) |
|
LZP型平衡翻板式 流量指示視鏡 |
-20～200 | ||||
|
LZX型小葉輪式 流量指示視鏡 |
|||||
|
LZD型大葉輪式 流量指示視鏡 |
備注：1、法蘭連接型均按HG/T20592-2009標準制造，螺紋連接型為直管內螺紋，如有特殊要求請注明。
2、以上各型號儀表均可按用戶要求的溫度、壓力和材質特殊制做。

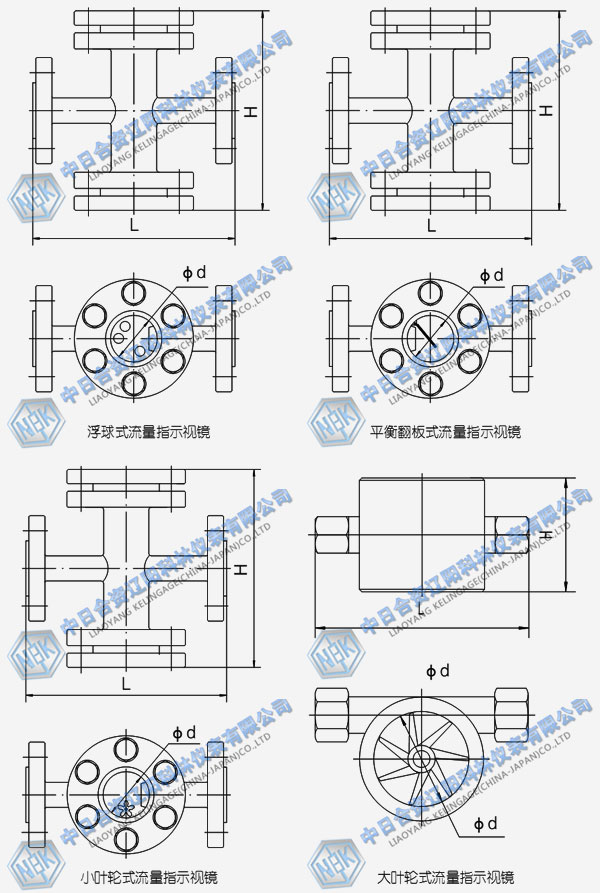

結構形式
技術參數
浮球式、平衡翻板式和小葉輪式流量指示視鏡技術參數
|
公稱直徑 (DN) |
公稱壓力：PN0.25MPa | 公稱壓力：PN0.6MPa | ||||
| L | H | 總重 | L | H | 總重 | |
| 15 | 200 | 181 | 7.0 | 200 | 189 | 8.3 |
| 20 | 200 | 181 | 7.6 | 200 | 189 | 8.9 |
| 25 | 200 | 181 | 8.0 | 200 | 189 | 9.3 |
| 32 | 260 | 226 | 15.0 | 260 | 234 | 16.7 |
| 40 | 260 | 226 | 16.0 | 260 | 234 | 18.0 |
| 50 | 320 | 266 | 25.5 | 320 | 278 | 30.0 |
| 65 | 320 | 266 | 27.5 | 320 | 278 | 32.6 |
| 80 | 360 | 300 | 34.0 | 360 | 308 | 37.0 |
| 100 | 360 | 300 | 36.5 | 360 | 308 | 40.0 |
| 125 | 440 | 350 | 47.5 | 440 | 356 | 51.0 |
| 150 | 440 | 350 | 52.0 | 440 | 356 | 53.0 |
| 200 | 480 | 430 | 70.0 | 480 | 424 | 71.0 |
大葉輪式流量指示視鏡技術參數
|
公稱直徑 (DN) |
公稱壓力：PN0.25MPa | 公稱壓力：PN0.6MPa | ||||
| L | H | 總重 | L | H | 總重 | |
| 15 | 200 | 91 | 4.0 | 200 | 95 | 4.3 |
| 20 | 200 | 91 | 4.6 | 200 | 95 | 4.9 |
| 25 | 200 | 91 | 5.0 | 200 | 95 | 5.3 |
| 32 | 260 | 113 | 10.0 | 260 | 117 | 10.7 |
| 40 | 260 | 113 | 11.0 | 260 | 117 | 12.0 |
| 50 | 320 | 113 | 18.5 | 320 | 139 | 22.0 |
| 65 | 320 | 113 | 20.5 | 320 | 139 | 24.6 |
| 80 | 360 | 150 | 25.0 | 360 | 154 | 27.0 |
| 100 | 360 | 150 | 27.5 | 360 | 154 | 30.0 |
| 125 | 440 | 175 | 35.5 | 440 | 178 | 38.0 |
| 150 | 440 | 175 | 39.0 | 440 | 178 | 40.0 |
| 200 | 480 | 215 | 54.0 | 480 | 212 | 55.0 |
